旋進旋渦流量計的工作原理與安裝尺寸
旋進旋渦流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品。
使用環境條件
環境溫度：-30℃～+55℃
相對濕度：5%～95%
大氣壓力：86KPa～106KPa
工作條件
介質溫度范圍：-20℃～+70℃
公稱壓力：1.6、2.5、4.0 、6.3MPa
產品組成
旋進旋渦流量計由傳感器和轉換器兩部分構成。
三、法蘭連接尺寸表
| 公稱通徑DN(mm) | 公稱壓力(MPa) | 外形尺寸(mm) | 表體材質 | 重量(kg) | ||
| 表體長度L | 高度H | 不銹鋼 | 鋁合金 | |||
| 20 | 1.6/2.5/4.0 | 180 | 347 | √ | 5 | |
| 6.3、10、16 | 180 | 357 | √ | |||
| 25 | 1.6/2.5/4.0 | 200 | 367 | √ | 7 | |
| 6.3、10、16 | 200 | 378 | √ | 10 | ||
| 32 | 1.6/2.5/4.0 | 230 | 383 | √ | 9 | |
| 6.3、10、16 | 230 | 402 | √ | 12 | ||
| 50 | 1.6/2.5/4.0 | 230 | 403 | √ | 11 | |
| 6.3、10、16 | 260 | 421 | √ | 14 | ||
| 80 | 1.6 | 330 | 438 | √ | 11 | |
| 2.5/4.0 | 330 | 438 | √ | 18 | ||
| 6.3、10、16 | 330 | 446 | √ | 21 | ||
| 100 | 1.6 | 410 | 468 | 14 | ||
| 2.5/4.0 | 410 | 475 | √ | 18 | ||
| 6.3、10、16 | 410 | 483 | √ | 33 | ||
| 150 | 1.6 | 585 | 542 | √ | 21 | |
| 2.5/4.0 | 585 | 549 | √ | 52 | ||
| 6.3 | 585 | 572 | √ | 72 | ||
| 200 | 1.6 | 700 | 618 | √ | 41 | |
| 2.5 | 700 | 626 | √ | 117 | ||
| 4.0 | 700 | 634 | √ | 127 | ||

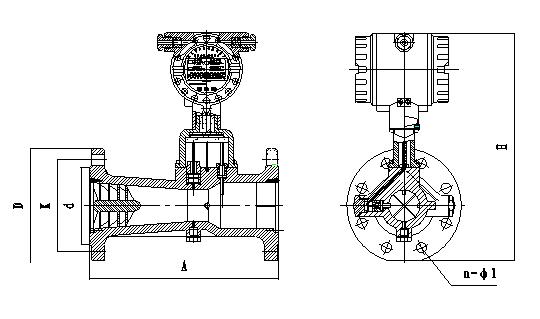

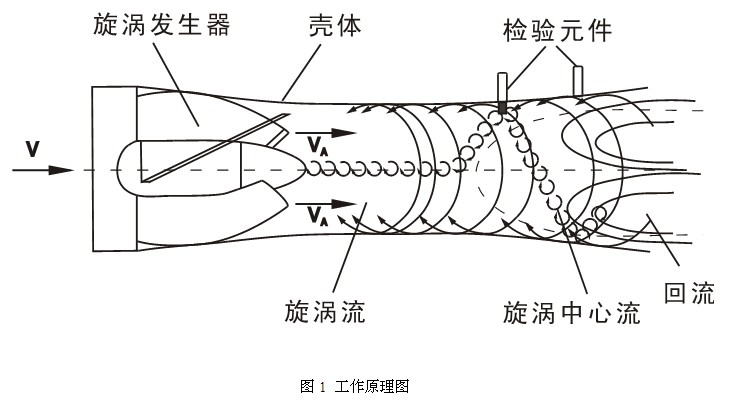

四、工作原理 流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大水成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。五、流量計結構 旋進旋渦流量計結構緊湊，主要由殼體、旋渦發生體、傳感器(溫度、壓力、流量)、整流器、支架和轉換器構成。外形尺寸圖：
六、主要技術參數
| 公稱通徑DN(mm) | 類型* | 流量范圍(m3/h) | 工作壓力(MPa) | 精確度等級 | 重復性 |
| 20 | 1.2-1.5 | 1.62.54.06.31016 | 1.01.5 | ≤2.5MPa鋁合金 ≥4.0MPa不銹鋼 小于基本誤差限絕對值1/3 | |
| 25 | 2.5-30 | ||||
| 32 | 4.5-60<, o:p>, | ||||
| A型 | 10-150 | ||||
| B型 | 6-75 | ||||
| 80 | A 型 | 28-400 | |||
| B型 | 18-200 | ||||
| 100 | A型 | 50-800 | |||
| B型 | 40-60 | ||||
| 150 | A型 | 150-2250 | 1.62.54.0 | ||
| B型 | 100-1200 | ||||
| 200 | 360-3600 |
*說明：A、B用以區別相同通徑不同流量范圍。◆防爆標志 流量計為隔爆型，其防爆標志為Exd IIBT4和Exd IICT4 ～T6(不含乙炔)。◆ 接線口出線接口為M20*1.5內螺紋。
